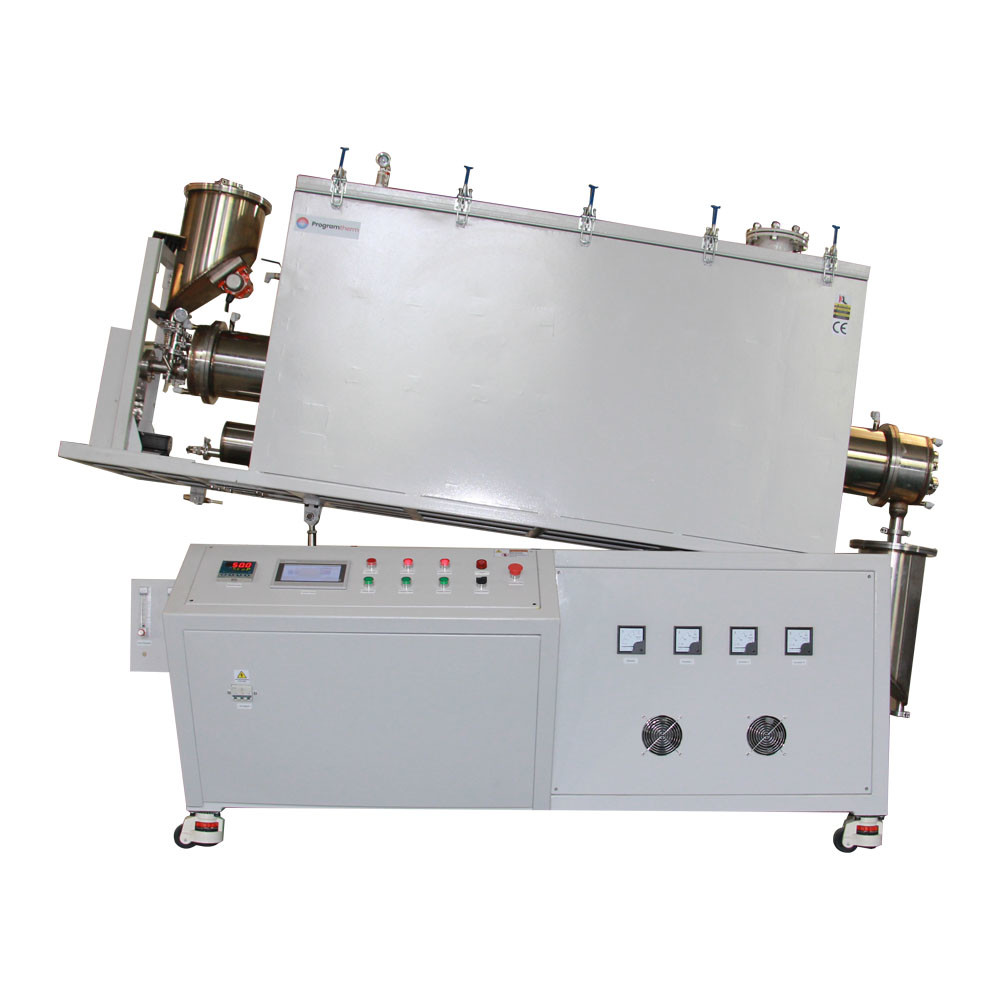

Forno rotante a gas di cloro a 1600°C con tubo di SiC ricristallizzato OD170mm

Visualizzazione del prodotto

Il PTR D170/900/17 è un forno a tubo rotativo a produzione continua a grande scala con atmosfera di cloro OD170mm di grande diametro certificato CE.Il corpo del forno progettato in un guscio di forno sigillato a doppio strato con un sistema di lavoro a micro pressione positiva per un funzionamento sicuro sotto cloroIl tubo di forno adotta un tubo di carburo di silicio ricristallizzato con resistenza alla temperatura fino a 1600°C, volume di carico del tubo 10L,velocità di rotazione da 1 a 10 giriIl forno a tubi è dotato di una scatola di alimentazione, di una scatola di scarico, di ingressi e uscite di gas e di un sistema di rotazione e inclinazione.La singola zona di riscaldamento lunghezza 900mm ed è controllato in modo indipendente da un pannello touchscreen controllato da PLC 7 "È il tipo di forno ideale per la lavorazione di materiali in polvere sotto cloro.

Caratteristiche principali

• Tmax 1600°C
• Forno a tubo a atmosfera di cloro a zona singola, rotante
• Tubo di carburo di silicio ricristallizzato OD170mm personalizzato con resistenza alla temperatura fino a 1600°C
• Conchiglia pressurizzata a doppio strato e tenuta all'aria con sistema di raffreddamento ad acqua
• Camera isolante in fibra di grado 1800# con elementi di riscaldamento a barre MoSi2
• Velocità regolabile dell'alimentatore a vite:5-20rpm/min,velocità di rotazione del tubo: 1-10rpm/min regolabile
• Immissione e uscita di gas multiple
• Sette di flange di raffreddamento idrico SS304
• pannello touchscreen a 7 pollici controllato da PLC con 30 segmenti programmabili
• Termocoppia di tipo B
• CE

Misure di sicurezza

• Ammeter integrato e doppi voltometri per un facile monitoraggio e risoluzione dei problemi.
• La protezione contro il surriscaldamento spegne il forno se la temperatura è al di fuori dell'intervallo accettabile (si veda il manuale del regolatore) o se la termocoppia è rotta o non funziona.
• La protezione contro il guasto di corrente riprende il funzionamento del forno subito dopo il punto di guasto quando viene ripristinata la corrente.
• Controllo PID basato su microprocessore di auto-adattamento fornisce un processo termico ottimale con un minimo di sovraccarico

Dettagli del prodotto

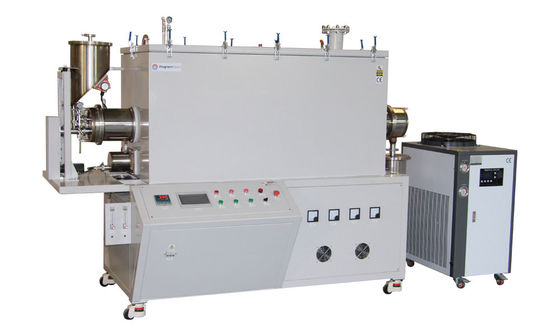

Forno rotativo per tubi a gas di cloro a 1600°C

• Il PTR D170/900/17 è composto principalmente da doppio strato di guscio pressurizzato ermetico, camera in fibra ceramica, tubo rotante a SiC ricristallizzato, set di flange di sigillamento, sistema di carica e scarica del materiale,sistema di approvvigionamento di gas, sistema di sollevamento, sistema rotativo, sistema di raffreddamento con irrigazione, sistema di filtraggio dei gas di scarico al cloro e sistema di controllo PLC.
• Conchiglia a doppio strato con sistema di raffreddamento ad acqua assicurare la temperatura superficiale Rt+45°C
• Il guscio di acciaio sotto pressione impedisce l'uscita del gas cloro dal tubo di lavorazione

Sistema di controllo PLC

• Velocità di alimentazione del materiale, velocità di rotazione, angolo di inclinazione e altre funzioni sono integrate sul pannello di controllo PLC, controllo preciso e facile
• Velocità regolabile dell'alimentatore a vite:5-20rpm/min,velocità di rotazione del tubo: 1-10rpm/min regolabile

Progettazione della scatola di alimentazione e scarico e flange di raffreddamento ad acqua

• Sia le scatole di alimentazione che quelle di scarico sono sigillate con una flangia e dotate di un dispositivo vibrante per il riempimento automatico del materiale.L'uscita del materiale può essere regolato da un alimentatore a vite e l'angolo di inclinazione del corpo del forno
• tubo di carburo di silicio ricristallizzato OD170mm personalizzato con resistenza alla temperatura fino a 1600°C e il guscio in acciaio pressurizzato impedisce l'uscita di gas cloro dal tubo di lavorazione
• Il gas di scarico del cloro viene scaricato dalla presa d'aria nella scatola sigillata per la depurazione del gas.

Lo stato di funzionamento interno dei tubi rotanti del forno al cloro

• Riscaldatore MoSi2 di tipo U, resistente alle temperature fino a 1700 °C
• Una finestra di osservazione trasparente al quarzo è riservata all'estremità di scarico del tubo del forno, le condizioni di funzionamento interne possono essere osservate in tempo reale
• OD40mm tubo di alluminio con lunghezza 500mm inserito il tubo per catturare parte dei gas corrosivi o nocivi nel tubo e scaricarli verso l'esterno

TSpecificativi tecnici

Applicazione

• La pressione del tubo di lavorazione deve essere inferiore a 0,02 MPa
• La fonte di gas deve dotare la valvola riduttrice di pressione
• Prima di riempire i gas di riduzione come H2, dovrebbe pompare l'aria fuori dal tubo

Confronto delle dimensioni
