Forno per tubi a tre zone ad alto vuoto 1700C Forno per tubi CVD con flange di raffreddamento ad acqua

Visualizzazione del prodotto per forno a tubi a 3 zone

PTC D100/1500/17/3 è un forno a tubi a tre zone di dimensioni OD100mm certificato CE con flange di tenuta a vuoto e dispositivi di raffreddamento a acqua.Ogni zona di riscaldamento è 20 "di lunghezza e controllato da tre precisione 30 segmenti di regolatori di temperatura digitali indipendentementeLe zone di riscaldamento sono riscaldate da potenti elementi 1800 MoSi2 fino a 1700°C. Il forno a tubi può creare i vari gradienti termici regolando la temperatura di tre zone.È un eccellente forno per preparare materiali funzionali sotto gradiente termico, e può anche essere usato per la crescita di nano o film da CVD.

Caratteristiche principali

• Tmax 1700 °C
• Tre zone di riscaldamento indipendenti, lunghezza totale 1500 mm
• Doppia struttura in acciaio, camera di forno non divisa per proteggere perdite di calore minime
• Sono disponibili più processi atmosferici in un singolo ciclo
• Livello di vuoto massimo raggiungere 10E-3 torr lavorato con pompa molecolare
• Camera isolante in fibra con potenti elementi di riscaldamento MoSi2 assicurare una temperatura uniforme assicurare una temperatura uniforme
• Controller di temperatura Shimaden PID con 30 segmenti programmabili
• Flanze di tenuta a vuoto SS304 con valvole e compressione compresa
• Il supporto a doppia flange fornisce una migliore tenuta e una durata di vita più lunga del tubo
• Termocoppia di lunga durata di tipo B
• Certificato CE, standard

Ramping, abitazione, curve di raffreddamento per forni per tubi CVD serie 1700

Misure di sicurezza

• Ammeter integrato e doppi voltometri per un facile monitoraggio e risoluzione dei problemi.
• La protezione contro il surriscaldamento spegne il forno a tubo se la temperatura è al di fuori del range accettabile (si rimanda al manuale del regolatore) o quando la termocoppia è rotta o malfunzionante
• Protezione contro il guasto di corrente riprende il funzionamento del forno subito dopo il punto di guasto quando viene ripristinata la corrente
• Controllo PID basato su microprocessore di auto-adattamento fornisce un processo termico ottimale con un minimo di sovraccarico

Galleria dei prodotti

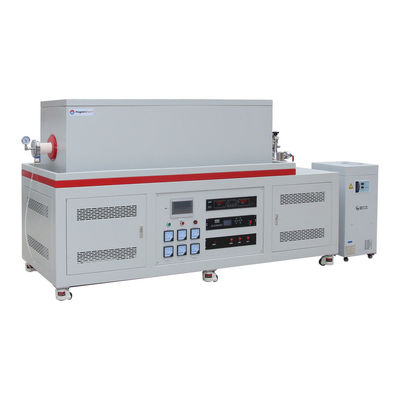

Vista frontale perForno per tubi CVD di zona 31700 gradi C

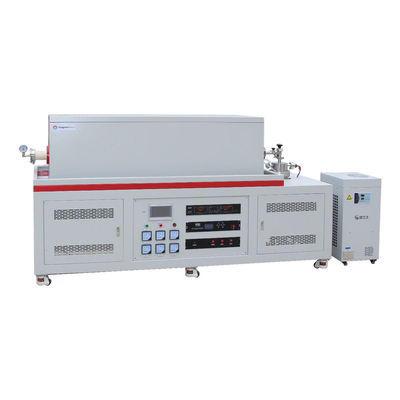

Vista lateraleper 1700CForno per tubi CVD a 3 zonecon dispositivo di raffreddamento ad acqua

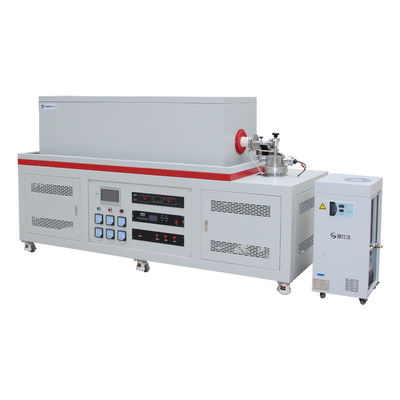

Dettagliper1700 °CForno per tubi CVD a 3 zonecon flangia di raffreddamento dell'acqua e pompa di molecole

Specifiche tecniche

Applicazione

• Non riempire il tubo del forno di gas esplosivi come idrogeno o metano senza i necessari controlli di sicurezza e supervisione
• I forni a tubi a 1700C con tubo di allumina sono progettati per l'uso sotto vuoto e bassa pressione; 0,2 bar / 3 psi / 0,02 MPa
• Per ridurre al minimo il tasso di crepa dei tubi in ceramica, si prega di cambiare la posizione (marcare quattro punti sul tubo) ogni lotto
• Le piccole crepe possono comparire sulla superficie della ceramica refrattaria durante un uso prolungato.

Confronto delle dimensioni
