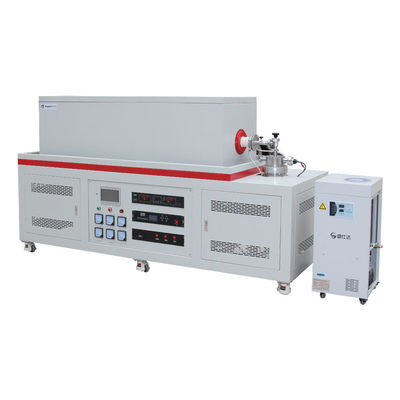

Forno a tubo a vuoto a tre zone a CVD 1700C con miscelatore di gas MFC e pompa molecolare

Visualizzazione del prodotto

PT D80/1500/17/3 è un forno a tubo ad alto vuoto a tre zone CVD ad alta temperatura.Miscelazione dei gas a controllo preciso a 3 canali MFC. 304SS flange di raffreddamento idrico con valvole a ago e calibro, multiple prese e uscite d'aria per vari gas.Adotta un sistema di controllo della temperatura Yudian PID basato su microprocessore con precisione di controllo della temperatura di +/- °CIl forno a tubi ad alto vuoto a 3 zone è utilizzato principalmente per la sinterizzazione al vuoto e per la protezione atmosferica,rivestimento a vuoto a pellicola sottile, esperimenti sulle malattie cardiovascolari, ecc.

Caratteristiche principali

• Tmax 1700°C
• 3 zona di riscaldamento alto vuoto, forno a tubo CVD
• Doppia struttura in acciaio, perdita di calore minima
• Unità di pompa molecolare, massimo livello di vuoto fino a 10-5 torr
• Miscelatore di gas a 3 canali a controllo MFC
• Camera isolante in fibra con elementi di riscaldamento MoSi2 per la massima stabilità e uniformità a temperatura
• Flanze sigillate per raffreddamento idrico 304SS
• Controller PID digitale con 30 segmenti programmabili con una precisione di +/- 1°C
• Termocoppia di tipo B
• ISO, CE

Misure di sicurezza

• Ammeter integrato e doppi voltometri per un facile monitoraggio e risoluzione dei problemi.
• La protezione contro il surriscaldamento spegne il forno se la temperatura è al di fuori dell'intervallo accettabile (si veda il manuale del regolatore) o se la termocoppia è rotta o non funziona.
• La protezione contro il guasto di corrente riprende il funzionamento del forno subito dopo il punto di guasto quando viene ripristinata la corrente.
• Controllo PID basato su microprocessore di auto-adattamento fornisce un processo termico ottimale con un minimo di sovraccarico

Dettagli del prodotto

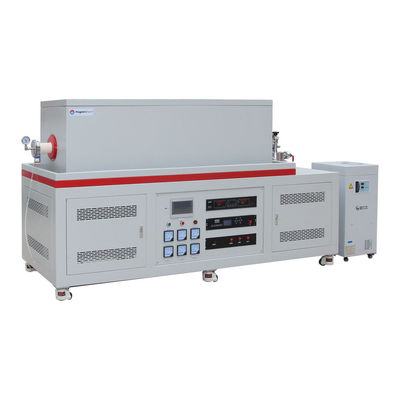

Forno a tubo a vuoto a 1700°C CVD 3 zone con miscelatore di gas MFC e dispositivo di raffreddamento ad acqua

• Il PT D80/1500/17 è composto principalmente da sette parti: corpo del forno, tubo del forno, accessori di tenuta delle flange, sistema di alimentazione del gas, sistema di raffreddamento dell'acqua,sistema di pompaggio a vuoto e sistema di controllo della temperatura
• Il guscio esterno in acciaio del forno è lavorato con decapaggio e fosfatamento, rivestimento in polvere ambientale sulla superficie, resistenza alla corrosione e all'ossidazione, ventilatore di raffreddamento incorporato,temperatura superficiale Rt+45°C
• Aspetto eccellente, conformità ISO, CE

Profilo della camera per forno a tubo ad alto vuoto a 1700°C CVD 3 zone

• Isolamento in ceramica ad alto contenuto di allumina, incisione CNC, accoppiamento serrato delle pareti della camera, riscaldatore MoSi2 di tipo U, resistente alle temperature fino a 1800C
• Lunghezza di riscaldamento 600 mm, adatta per tubi di alluminio di diametro 60 mm.La parte critica della zona di riscaldamento all'interno del tubo del forno è dotata della spina del tubo in ceramica, che può impedire efficacemente il rilascio di calore e ridurre le perdite di calore
• Termocoppia di tipo B

Flange di raffreddamento dell'acqua, ugello di gas da pagoda da 1/4", pompa di vuoto molecolare

• Equipaggiato con flange di raffreddamento idrico SS304, sigillato con anelli di chiusura in gomma al fluoro resistenti alle alte temperature
• L'ingresso e l'uscita dell'aria adotta G1 / 4 pollici pagoda ugello d'aria, che può essere collegato a un tubo PTFE con un diametro esterno di 8 mm
• Unità di pompa molecolare collegata con KF25, assicurarsi che il livello di vuoto raggiunga 10*-5mbar

Programmi di riscaldamento per forno a tubo a 1700°C CVD HIGH TEMPOR 3 ZONE

• 30 segmenti programmabili, velocità di riscaldamento 1-10C/min regolabile liberamente
• Buon isolamento termico, raffreddamento naturale, raffreddamento delicato
• 7 "pannello touchscreen è opzionale, programmi di riscaldamento può essere mostrato tempestivamente, e scaricato

TSpecificativi tecnici

Applicazione

• La pressione del tubo di lavorazione deve essere inferiore a 0,02 MPa
• La fonte di gas deve dotare la valvola riduttrice di pressione
• Prima di riempire i gas di riduzione come H2, dovrebbe pompare l'aria fuori dal tubo
• Quando si riempiono i gas dall'ingresso del gas nel tubo, si dovrebbe assicurarsi che la valvola di uscita del gas aperta

Confronto delle dimensioni
