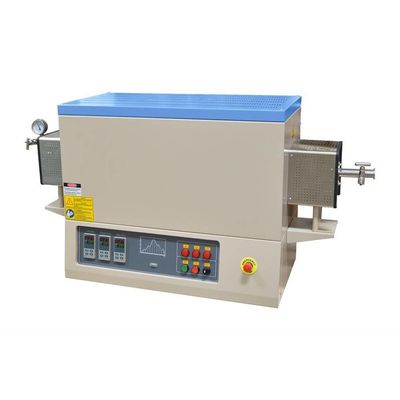

1700C Alta temperatura 3 zone laboratorio forno a vuoto a tubo CVD con tubo di alluminio OD60mm

Visualizzazione del prodotto

PTC D60/600/17/3 è un forno a tubi da 60 mm OD 3 zone certificato CE con flange di tenuta a vuoto completa.Ogni zona di riscaldamento è 12 "di lunghezza e controllato da tre precisione 30 segmenti di regolatori di temperatura digitali indipendentementeUna zona (zona centrale) è riscaldata da elementi Super-1800 MoSi2 fino a 1700°C, e altre due zone sono riscaldate da elementi SiC fino a 1400°C.Il forno a tubo può creare i vari gradienti termici regolare tre zone di temperaturaÈ un eccellente forno per la preparazione di materiali funzionali sotto gradiente termico e può anche essere utilizzato per la crescita di film epitaxiale da CVD.

Caratteristiche principali

• Intervallo di temperatura di lavoro 1200°C-1700°C
• Doppia struttura in acciaio, perdita di calore minima; tre zone di riscaldamento, controllate indipendentemente
• 990,6% di tubo di alluminio con flange di tenuta ad acqua di raffreddamento ad apertura rapida SS304
• Potenti elementi di riscaldamento MoSi2 garantiscono una temperatura uniforme
• Camera isolante in fibra per la massima stabilità e uniformità a temperatura
• Controller PID digitale con 30 segmenti programmabili
• Disponibilità di miscelazione di gas con Ar, N2 CO, H2 ecc.
• Termocoppia di lunga durata di tipo B
• Certificato CE

Misure di sicurezza

• Ammeter integrato e doppi voltometri per un facile monitoraggio e risoluzione dei problemi.
• La protezione contro il surriscaldamento spegne il forno se la temperatura è al di fuori dell'intervallo accettabile (si veda il manuale del regolatore) o se la termocoppia è rotta o non funziona.
• La protezione contro il guasto di corrente riprende il funzionamento del forno subito dopo il punto di guasto quando viene ripristinata la corrente.
• Controllo PID basato su microprocessore di auto-adattamento fornisce un processo termico ottimale con un minimo di sovraccarico

Dettagli del prodotto

Forno a tubo a vuoto CVD ad alta temperatura a tre zone a 1700°C

• Il forno a tubo CVD ad alta temperatura 1700C è composto principalmente da cinque parti: corpo del forno, tubo del forno, accessori di tenuta della flange, sistema di alimentazione del gas,sistema a vuoto e sistema di controllo della temperatura
• Il guscio esterno in acciaio del forno è lavorato con decapaggio e fosfatamento, rivestimento in polvere ambientale sulla superficie, resistenza alla corrosione e all'ossidazione, ventilatore di raffreddamento incorporato,temperatura superficiale Rt+45°C
• Conformità ISO, CE

Profilo della camera per forno a tubo ad alta temperatura a tre zone a 1700°C CVD

• Isolamento in ceramica ad alto contenuto di allumina, incisione CNC, accoppiamento serrato delle pareti della camera, riscaldatore MoSi2 di tipo U, resistente alle temperature fino a 1800C
• Lunghezza di riscaldamento 600 mm, adatta per tubi di alluminio di diametro 60 mm.La parte critica della zona di riscaldamento all'interno del tubo del forno è dotata della spina del tubo in ceramica, che può impedire efficacemente al calore di sfuggire e ridurre le perdite di calore.
• Termocoppia di tipo B

Flange di apertura rapida, supporti per tubi di forno, ugello di gas da pagoda da 1/4", unità di pompa a vuoto

• Equipaggiati con accessori per flange di raffreddamento idrico SS304 ad apertura rapida per il carico e lo scarico rapidi di materiali, sigillati con anelli di tenuta in gomma fluorurata resistenti alle alte temperature
• L'ingresso e l'uscita dell'aria adotta G1/4 pollici pagoda ugello d'aria, che può essere collegato a un tubo PTFE con un diametro esterno di 8 mm.
• Unità di pompa molecolare collegata con KF25, assicurarsi che il livello di vuoto raggiunga 10*-5mbar

Programmi di riscaldamento per forno a tubo a 1700°C CVD HIGH TEMPOR 3 ZONE

• 30 segmenti programmabili, velocità di riscaldamento 1-10C/min regolabile liberamente
• Buon isolamento termico, raffreddamento naturale, raffreddamento delicato
• 7 "pannello touchscreen è opzionale, programmi di riscaldamento può essere mostrato tempestivamente, e scaricato

TSpecificativi tecnici

Applicazione

• La pressione del tubo di lavorazione deve essere inferiore a 0,02 MPa
• La fonte di gas deve dotare la valvola riduttrice di pressione
• Prima di riempire i gas di riduzione come H2, dovrebbe pompare l'aria fuori dal tubo
• Quando si riempiono i gas dall'ingresso del gas nel tubo, si dovrebbe assicurarsi che la valvola di uscita del gas aperta

Confronto delle dimensioni
