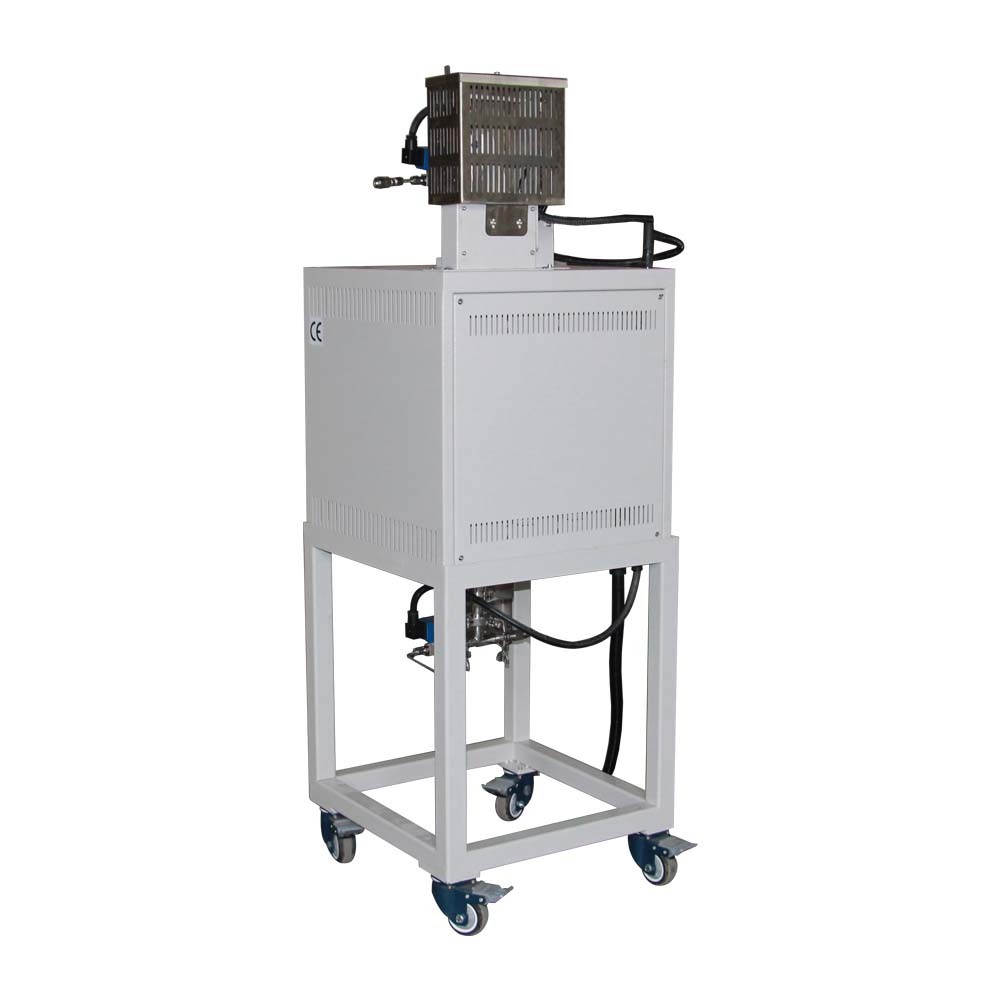

Forno a tubo di idrogeno verticale a 1400°C con dispositivo di accensione e tubo di alluminio OD40

Visualizzazione del prodotto

PTV D40/300/14 è un forno a tubo di idrogeno verticale personalizzato con spostamento automatico del gas PLC e accensione del gas di scarico.La temperatura del forno a tubo verticale è controllata da un regolatore di potenza SCR ad alta precisione con precisione +/-1C e 32 programmi di segmentiÈ progettato per il trattamento termico di vari tipi di nuovi materiali in condizioni di idrogeno o altri gas fino a 1400 °C.

Caratteristiche principali

• Tmax 1400°C
• Fornace tubulare a aria di idrogeno a zona di riscaldamento singola
• cabina di controllo individuale, atmosfera di idrogeno
• Sistema di sostituzione del gas completamente automatico a controllo PLC e dispositivo di accensione H2
• Equipaggiare valvola unidirezionale e valvola di frenata per il funzionamento di sicurezza dell'H2
• Termocoppia di tipo S
• Potenti elementi di riscaldamento SiC di tipo U, velocità di riscaldamento rapida
• Flanze di tenuta a vuoto SS304 con valvole e compressione compressa
• 990,5% di tubo di alumina
• PID digitale programmabile a 32 segmenti con precisione di +/-1C
• Norma CE

Misure di sicurezza

• Ammeter integrato e doppi voltometri per un facile monitoraggio e risoluzione dei problemi.
• La protezione contro il surriscaldamento spegne il forno se la temperatura è al di fuori dell'intervallo accettabile (si veda il manuale del regolatore) o se la termocoppia è rotta o non funziona.
• La protezione contro il guasto di corrente riprende il funzionamento del forno subito dopo il punto di guasto quando viene ripristinata la corrente.
• Controllo PID basato su microprocessore di auto-adattamento fornisce un processo termico ottimale con un minimo di sovraccarico

Dettagli del prodotto

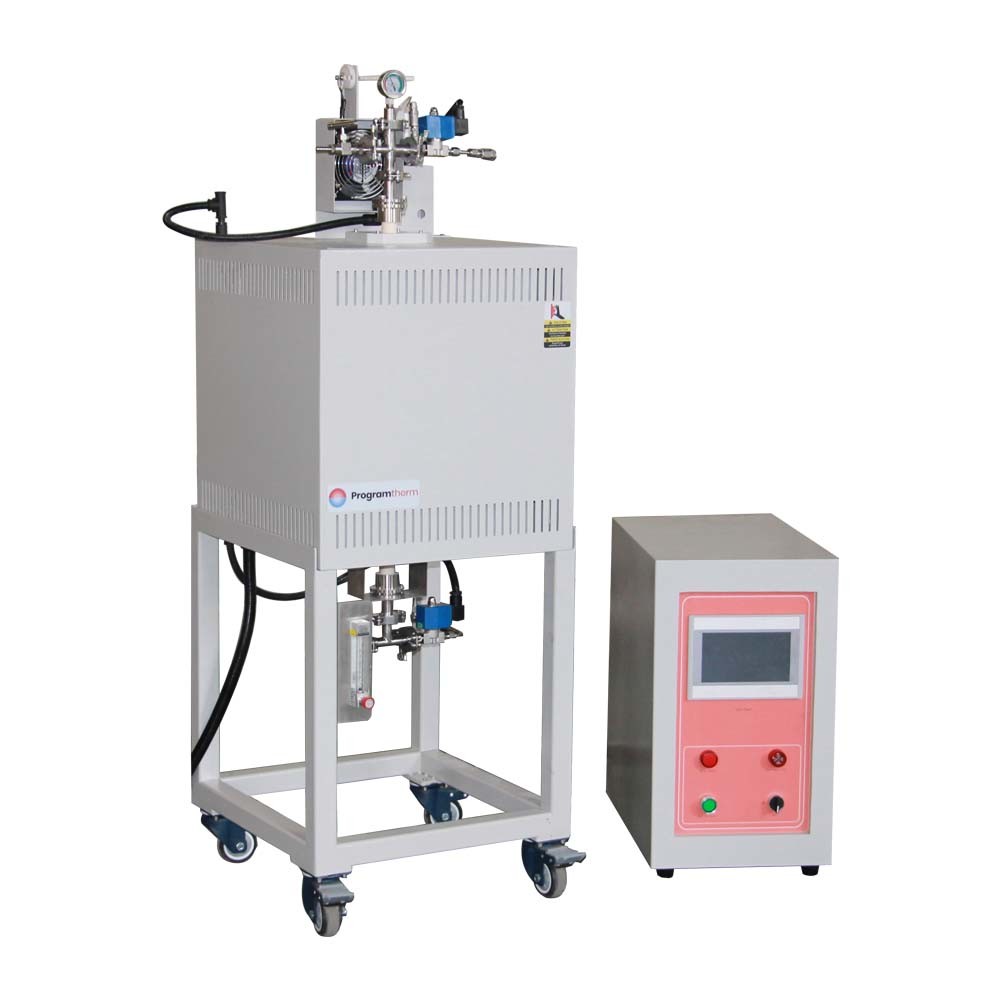

1400°C forno a tubo di idrogeno verticale a zona di riscaldamento singola

• Il forno a tubo di idrogeno verticale è costituito principalmente da sette parti: corpo del forno, tubo di alluminio, parti della flange di tenuta, sistema di alimentazione del gas, sistema di accensione,Sistema di controllo della temperatura PLC e supporto mobile
• Il guscio esterno in acciaio del forno è lavorato con decapaggio e fosfatamento, rivestimento in polvere ambientale sulla superficie, resistenza alla corrosione e all'ossidazione, ventilatore di raffreddamento incorporato,temperatura superficiale Rt+45°C
• Aspetto eccellente, conformità ISO, CE

Sistema di controllo PLC per il forno a tubo di idrogeno verticale a 1400°C

• Pannello touchscreen da 7 pollici, armadietto di controllo individuale
• Dislocamento automatico del gas e accensione automatica del gas di scarico
• con una lunghezza massima non superiore a 50 mm

Sistema di approvvigionamento di gas a due canali

• Equipaggiati con accessori a flange SS304 ad apertura rapida per il carico e lo scarico rapidi di materiali, sigillati con anelli di tenuta in gomma fluorurata resistenti alle alte temperature
• Valvola solenoide per il riempimento del gas. L'ingresso e l'uscita dell'aria adottano ugello d'aria pagoda G1/4 pollici, che può essere collegato a un tubo PTFE con un diametro esterno di 8 mm. Il vuoto massimo può raggiungere 10 * -7 torr
• Equipaggiato con supporti a flange regolabili per garantire un funzionamento sicuro e stabile del tubo del forno

Dispositivo di accensione a idrogeno

• Equipaggiare dispositivo idrogeno, il gas riducente viene bruciato all'uscita del gas
• Quando la termocoppia rileva che la temperatura è inferiore al valore impostato (impostato a 200-300 gradi), si riaccende.e sarà riempito di azoto per la protezione, che è sicuro e affidabile.
• Doppie giunzioni di ferrule; flussometro galleggiante a gas, il flusso è regolabile da 60 a 600 ml/min
• Gas disponibili: N2, Ar, H2, CO ecc.

NOTA: quando si riempie il gas riduttore, devono essere configurate valvole di arresto, valvole unidirezionali, sistemi di trattamento dei gas di scarico, ecc.

Specifiche tecniche

Applicazione

• La pressione del tubo del forno deve essere inferiore a 0,02 MPa
• La fonte di gas deve dotare la valvola riduttrice di pressione
• Prima di riempire i gas di riduzione come H2, dovrebbe pompare l'aria fuori dal tubo
• Quando si riempiono i gas dall'ingresso del gas nel tubo, si dovrebbe assicurarsi che la valvola di uscita del gas aperta

Confronto delle dimensioni
