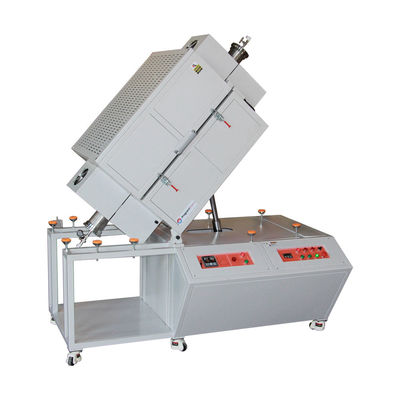

1200C Grande forno a tubi rotativo verticale a singola zona con tubo metallico OD300mm

Visualizzazione del prodotto

PTR D300/600/12 è una grande zona di riscaldamento a riscaldamento singolo, inclinante e rotante forno a tubo, il corpo del forno può essere inclinato a 90°/ verticalmente,il forno è progettato con due camere semicircolari con filo a bobina di lega incorporatoIl tubo del forno è realizzato in tubo in acciaio inossidabile 310SS con lamina di agitazione incorporata, il volume di carico effettivo è di 10L e la velocità di rotazione può essere regolata tra 0,1 e 5 giri.Per il trattamento termico di materiali granulari, come l'ossido ceramico calcinante e la polvere di grafite, ecc.

Caratteristiche principali

• Tmax 1200°C
• Fornace a tubo verticale a zona di riscaldamento singola, rotante, inclinabile
• Porta del forno manuale con supporto a barre idrauliche
• Camera di isolamento in fibra ceramica con filo di riscaldamento incorporato
• Tubo 310SS con lama di agitazione incorporata, volume di carico 10L, velocità di rotazione 0,1-5rmp
• Disporre di raffreddamento ad aria su entrambe le estremità del tubo
• Flancia di tenuta SS304 con ingresso e uscita di gas
• Termocoppia di tipo N
• Controller PID digitale con 30 segmenti programmabili
• Il supporto a doppia flange fornisce una migliore tenuta e una durata di vita più lunga del tubo
• Certificato CE

Misure di sicurezza

• Ammeter integrato e doppi voltometri per un facile monitoraggio e risoluzione dei problemi.
• La protezione contro il surriscaldamento spegne il forno se la temperatura è al di fuori dell'intervallo accettabile (si veda il manuale del regolatore) o se la termocoppia è rotta o non funziona.
• La protezione contro il guasto di corrente riprende il funzionamento del forno subito dopo il punto di guasto quando viene ripristinata la corrente.
• Controllo PID basato su microprocessore di auto-adattamento fornisce un processo termico ottimale con un minimo di sovraccarico

Dettagli del prodotto

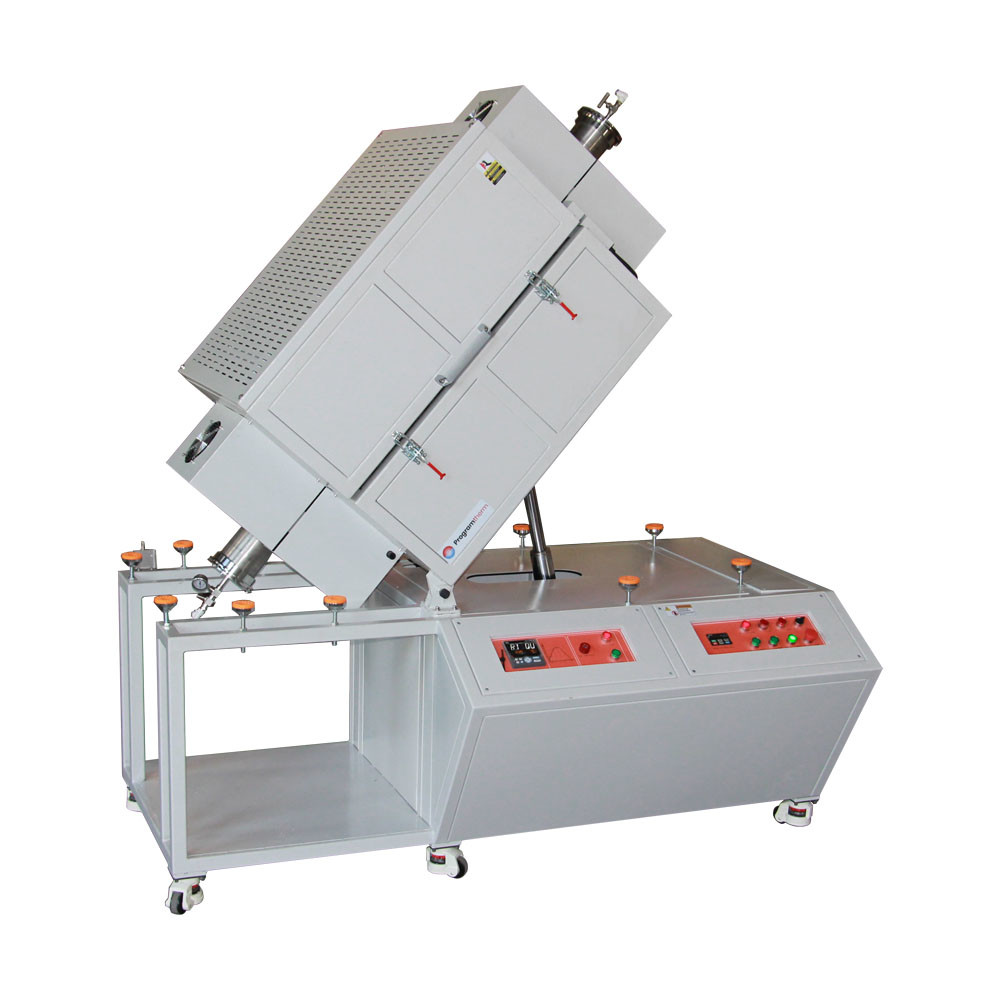

1200°C Grande forno rotante verticale a singola zona di riscaldamento

• Il forno a tubi rotanti è costituito principalmente da sette parti, vale a dire il corpo del forno, il tubo di lavorazione 310S, le flange di tenuta, il sistema di alimentazione del gas, il sistema di sollevamento, il sistema di rotazione e il sistema di controllo della temperatura
• Il guscio esterno in acciaio del forno è lavorato con decapaggio e fosfatamento, rivestimento in polvere ambientale sulla superficie, resistenza alla corrosione e all'ossidazione, ventilatore di raffreddamento incorporato,temperatura superficiale Rt+45°C
• Aspetto eccellente, conformità ISO, CE

Camera di riscaldamento con tubo metallico per il forno a tubi a 1200°C

• Il forno è costituito da due materiali semicircolari in fibra ceramica, filtrati sotto vuoto e strettamente accoppiati in un unico pezzo.
• Lunghezza della zona di riscaldamento 600 mm e tubo metallico OD 300 mm
• Il tubo di lavorazione è realizzato in tubo saldato 310S, lucidatura superficiale, resistenza al calore a 1100°C, tubo di riscaldamento medio OD300mm, zona non riscaldante OD120mm,3 pale di agitazione orizzontali a distanza uguale saldate all'interno del tuboLa velocità di rotazione può essere regolabile.

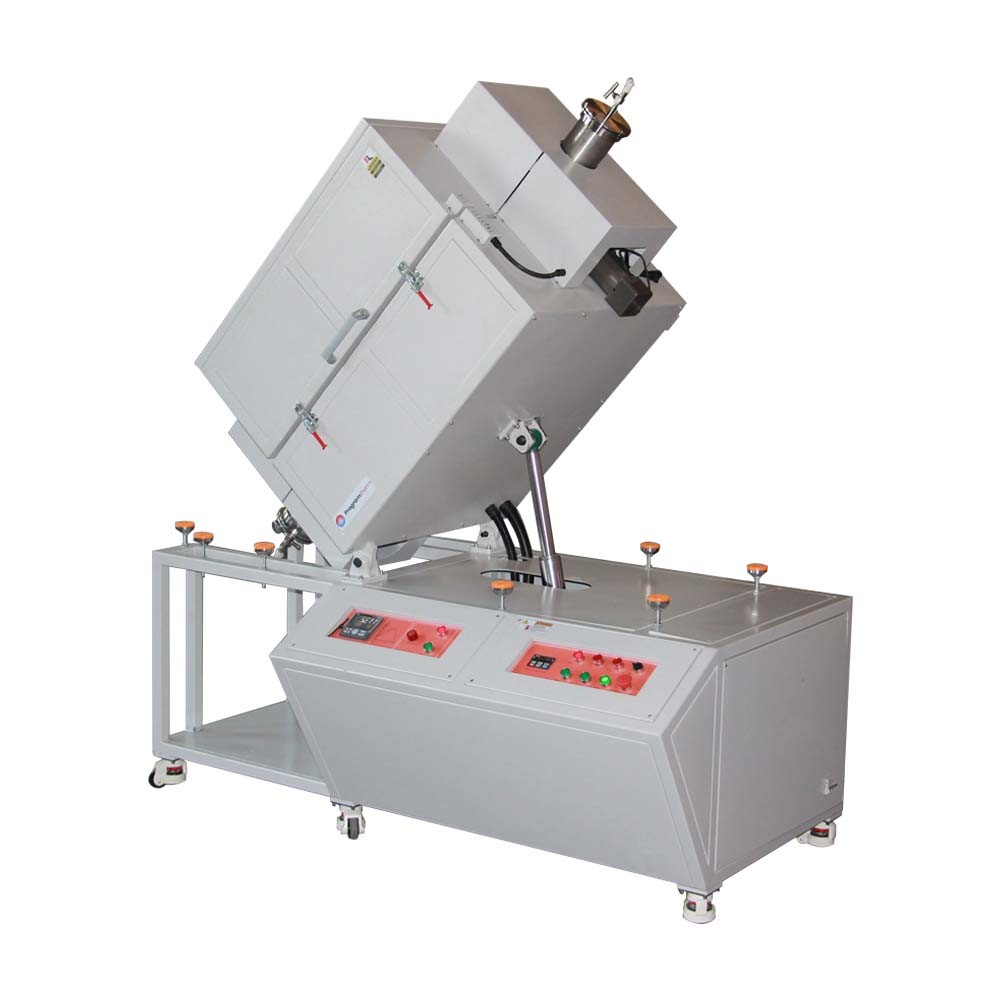

• Dotato di una stazione idraulica e di un cilindro idraulico, il corpo del forno può essere inclinato a 90° per facilitare lo scarico.
• Termocoppia di tipo N sulla parte superiore della camera del forno

Flancia di tenuta 304SS, supporti per tubi di forno, ugello di gas da pagoda da 1/4"

• Equipaggiati con accessori di flange di tenuta SS304 per il carico e lo scarico rapidi di materiali, sigillati con anelli di tenuta in gomma al fluoro resistenti alle alte temperature
• L'ingresso e l'uscita dell'aria adotta G1/4 pollici pagoda ugello d'aria, che può essere collegato a un tubo PTFE con un diametro esterno di 8 mm.
• Equipaggiato con sistema di raffreddamento dell'aria sulla parte superiore dell'estremità del tubo

Programmi di riscaldamento per grandi forni rotativi a tubo verticali a 1200°C

• 32 segmenti programmabili, velocità di riscaldamento 1-20C/min regolabile liberamente
• Buon isolamento termico, raffreddamento naturale, raffreddamento delicato
• 7 "pannello touchscreen è opzionale, programmi di riscaldamento può essere mostrato tempestivamente, e scaricato

Specifiche tecniche

Applicazione

• La pressione del tubo di quarzo dovrebbe essere inferiore a 0,02 MPa
• La fonte di gas deve dotare la valvola riduttrice di pressione
• Prima di riempire i gas di riduzione come H2, dovrebbe pompare l'aria fuori dal tubo
• Quando si riempiono i gas dall'ingresso del gas nel tubo, si dovrebbe assicurarsi che la valvola di uscita del gas aperta

Confronto delle dimensioni
