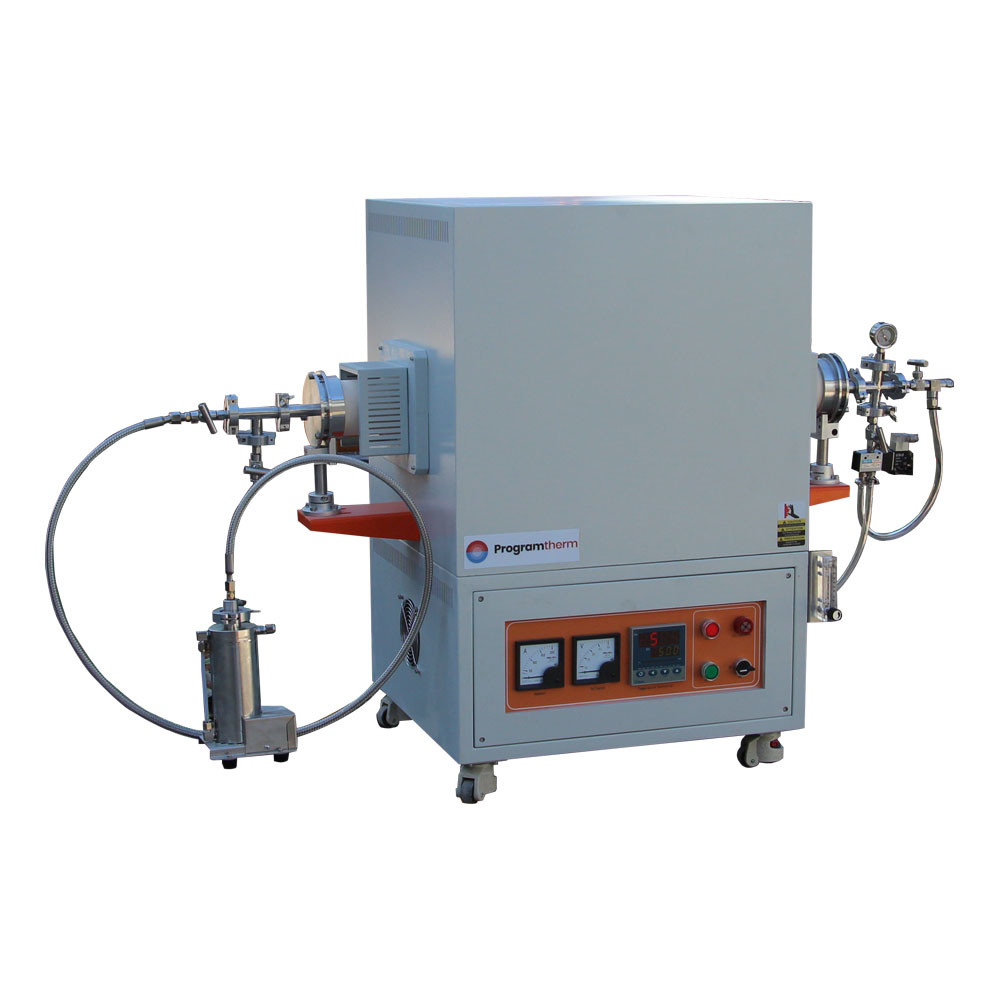

La stazione di lavoro di un forno a tubi di idrogeno è generalmente costituita da un forno a tubi, da un'unità di pompa ad alto vuoto,dispositivo di filtrazione per il dispositivo di accensione ad idrogeno o automatico e altre parti di montaggio come il tubo di fornoTmax 1700°C, la velocità di vuoto finale raggiunge i 10^-3 torr con pompe a vuoto molecolare.e altri trattamenti termici sotto vuoto e protezione da atmosfera.

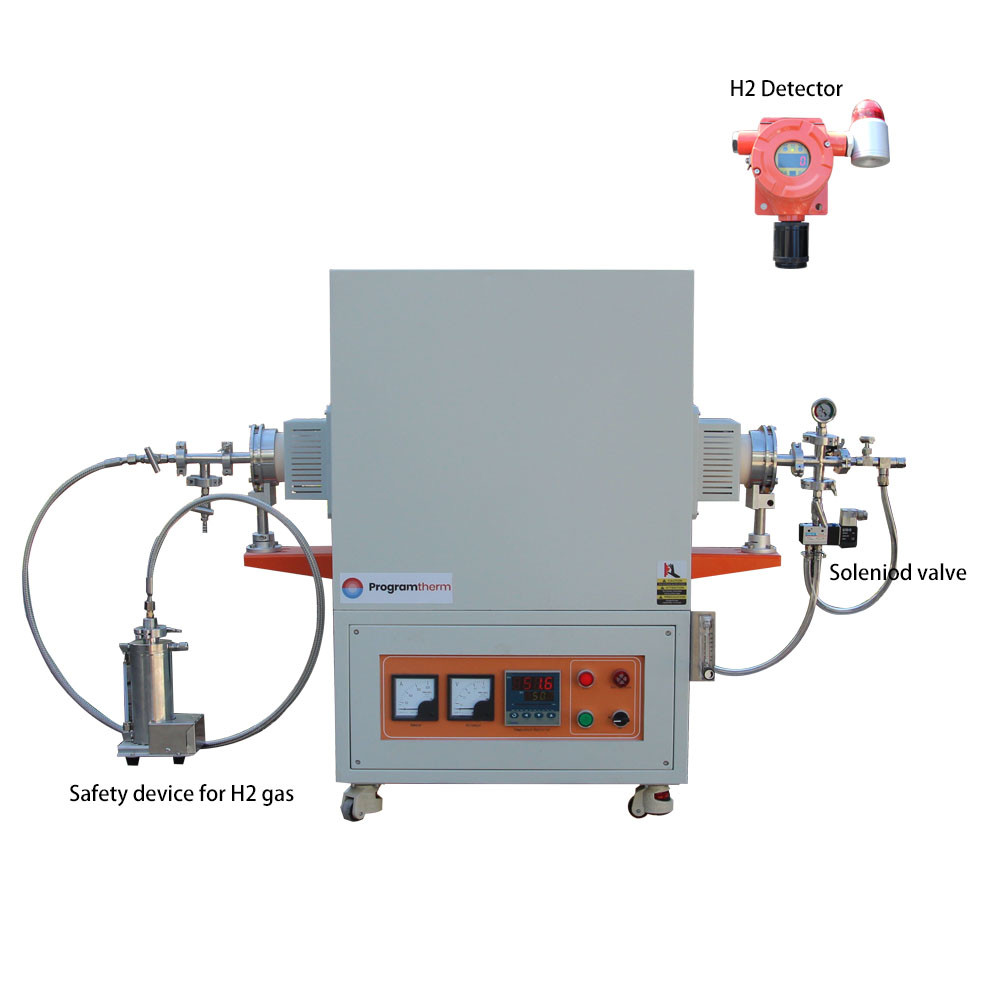

Vista frontale per forno rotativo a tubi 1700C
| Numero modello. | PTC D60/300/17 |
| Zona di riscaldamento | Lunghezza della zona: 300 mm / 12′′ Zona di temperatura uniforme:140 mm Uniformità di temperatura +/- 5C |
| Potenza | 5 kW AC208-240V, 50/60Hz, 1 fase |
| Temperatura di funzionamento | Tmax 1700°C (3092°F) Continuamente a 1600°C (2912°F) |
| Controllatore di temperatura | GiudaicoController PID Funzione di sintonizzazione automatica 30 segmenti programmabili Precisione della temperatura +/- 1°C |
| Tasso di riscaldamento | ≤ 10°C / min |
| Termocoppia | Tipo B |
| Tubo di forno | Materiale: contenuto di allumina 99,6% Dimensione: OD60, lunghezza 900 mm |
| Flanze a vuoto | Flancelle di tenuta SS304 Iniezioni e uscite di gas multiple |
| Livello di vuoto | Max 10E-5 torr con pompa molecolare |
| rivestimento della camera | Materie prime Mitsubishicartone in fibra di alumina 1800# |
| Componenti elettronici | Produttore di SchneiderInterruttore di aria, contattore CA, relè SSR ecc. |
| Elemento di riscaldamento | Barre MoSi2 potenti |
| Informazioni sulla spedizione | Peso: 265 kg W980xL600xH1360mm |
| Rispetto | CE, ISO |
| Garanzia | Garanzia limitata di 18 mesi con supporto tecnico a vita |
| Nome dell'articolo | PTC D40/300/17 | PTC D80/300/17 | PTC D100/300/17 |
| Lunghezza di riscaldamento | 300 mm | 300 mm | 300 mm |
| Dimensione del tubo | OD40xL900 mm | OD80xL900 mm | OD100xL900 mm |
| Potenza | 3 kW | 4 kW | 7 KW |
| Peso | 185 KGS | 238 KGS | 356 KGS |
