Forno a vuoto a tubo 1700C Forno a tubo ad alta temperatura OD170mm ID150mm

Visualizzazione del prodotto per forno a tubi rotanti

PTR D170/900/17 è un forno a tubi rotativi di grandi dimensioni OD170mm certificato CE altamente personalizzato con flange di tenuta a vuoto e dispositivi di raffreddamento ad acqua.Il tubo del forno è stato costruito con il tubo di SiC ricristallizzatoIl forno è dotato di una scatola di alimentazione del materiale, scatola di scarico, ingresso e uscita del gas, ingresso e uscita del gas pressurizzato, sistema di inclinazione rotante,zona di riscaldamento 900 mm di lunghezza e controllata con precisione 30 segmenti di regolatori di temperatura digitali indipendentementeLa zona di riscaldamento è riscaldata da potenti elementi 1800 MoSi2 fino a 1600°C.e può anche essere usato per la crescita di nano o pellicola da CVD.

Caratteristiche principali

• Tmax 1600 °C
• Fornaci a tubo continuo, rotanti e inclinabili
• Doppia struttura in acciaio, camera di forno non divisa per proteggere perdite di calore minime
• Sono disponibili più processi atmosferici in un singolo ciclo
• Camera isolante in fibra con potenti elementi di riscaldamento MoSi2 assicurare una temperatura uniforme assicurare una temperatura uniforme
• Controller di temperatura Shimaden PID con 30 segmenti programmabili
• Flanche di tenuta ad acqua di raffreddamento SS304 con valvole e compressivo
• Termocoppia di lunga durata di tipo B
• Certificato CE, standard

Curve di rampa, abitazione e raffreddamento per forni a tubi della serie 1700

Misure di sicurezza

• Ammeter integrato e doppi voltometri per un facile monitoraggio e risoluzione dei problemi.
• La protezione contro il surriscaldamento spegne il forno a tubo se la temperatura è al di fuori del range accettabile (si rimanda al manuale del regolatore) o quando la termocoppia è rotta o malfunzionante
• Protezione contro il guasto di corrente riprende il funzionamento del forno subito dopo il punto di guasto quando viene ripristinata la corrente
• Controllo PID basato su microprocessore di auto-adattamento fornisce un processo termico ottimale con un minimo di sovraccarico

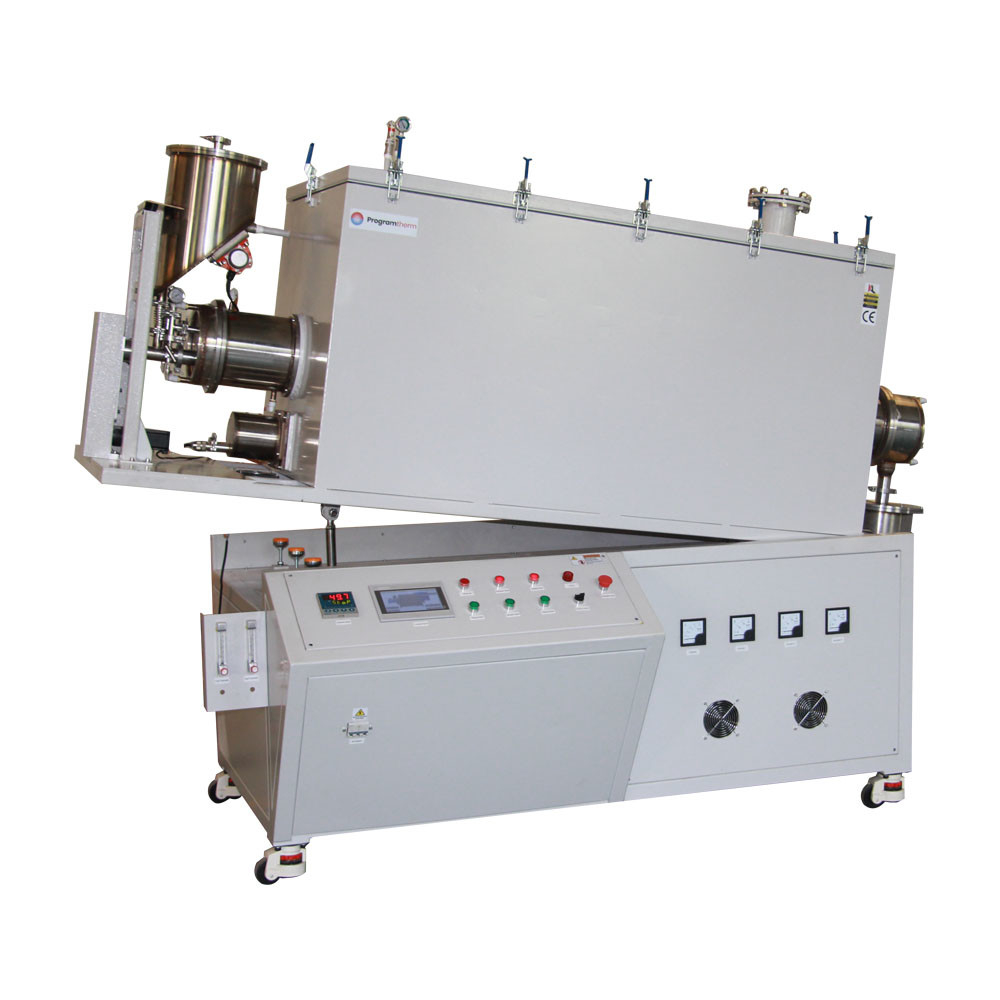

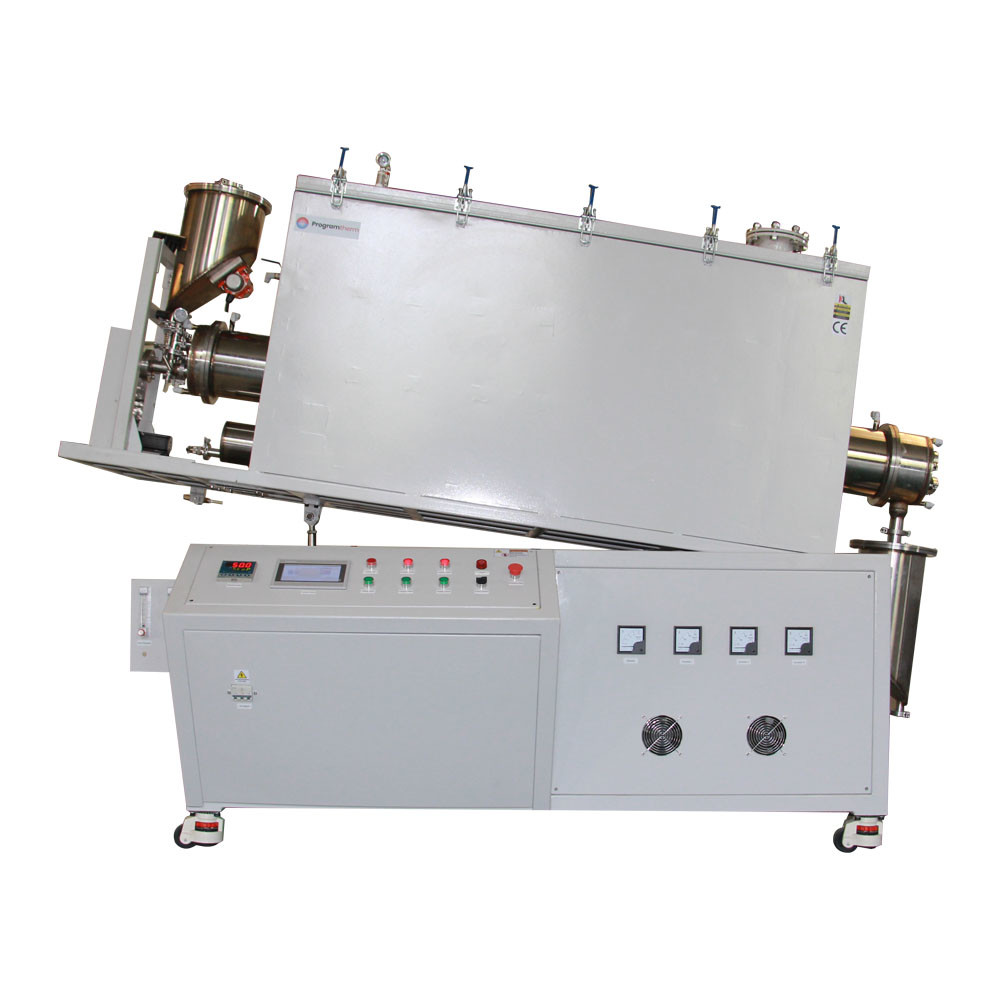

Galleria dei prodotti

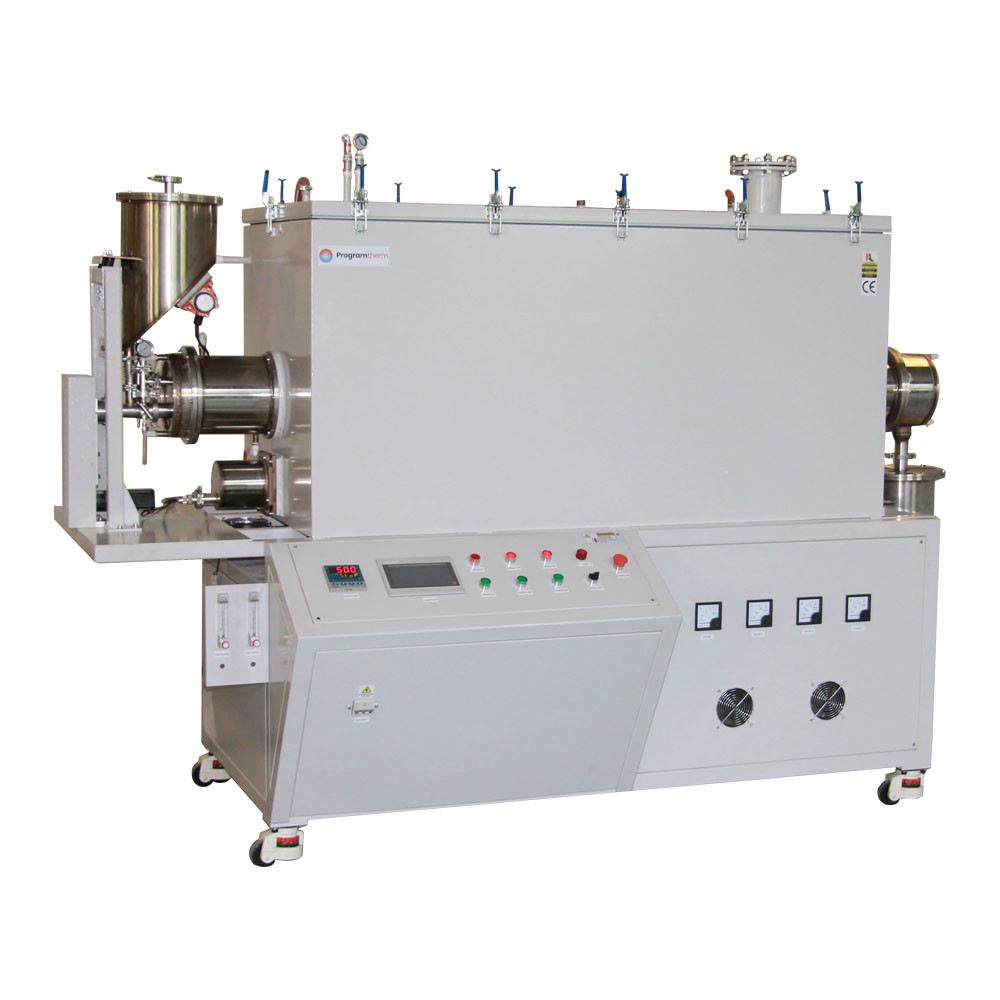

Vista frontale per RForno a tubi1700 gradi C

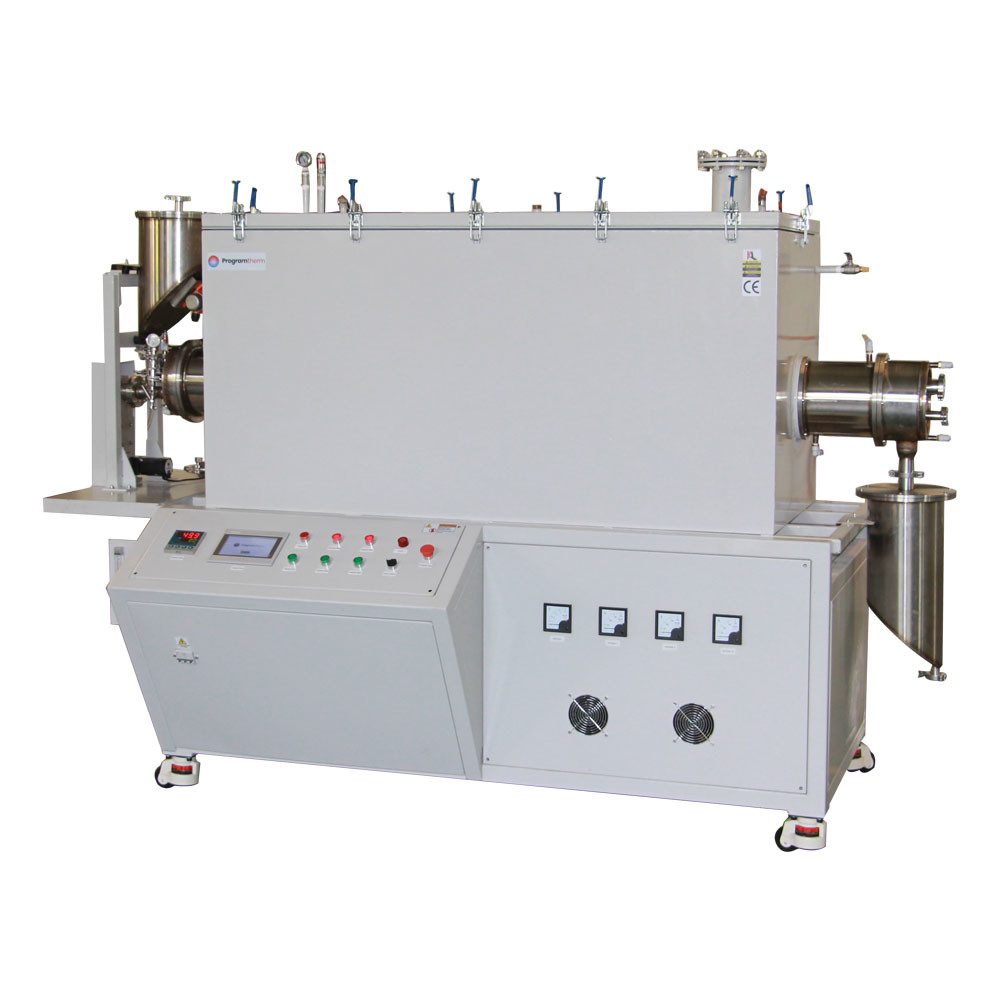

Vista lateraleper 1700CForno a tubi rotanticon dispositivo di raffreddamento ad acqua

Specifiche tecniche

Applicazione

• Non riempire il tubo del forno di gas esplosivi come idrogeno o metano senza i necessari controlli di sicurezza e supervisione
• I forni a tubi a 1700C con tubo di allumina sono progettati per l'uso sotto vuoto e bassa pressione; 0,2 bar / 3 psi / 0,02 MPa
• Per ridurre al minimo il tasso di crepa dei tubi in ceramica, si prega di cambiare la posizione (marcare quattro punti sul tubo) ogni lotto
• Le piccole crepe possono comparire sulla superficie della ceramica refrattaria durante un uso prolungato.

Confronto delle dimensioni
